接駁臺伸縮升降

制造商	晟典電子SMT設備
型號

型號Model	SD系列接駁臺SD series connected to Taiwan

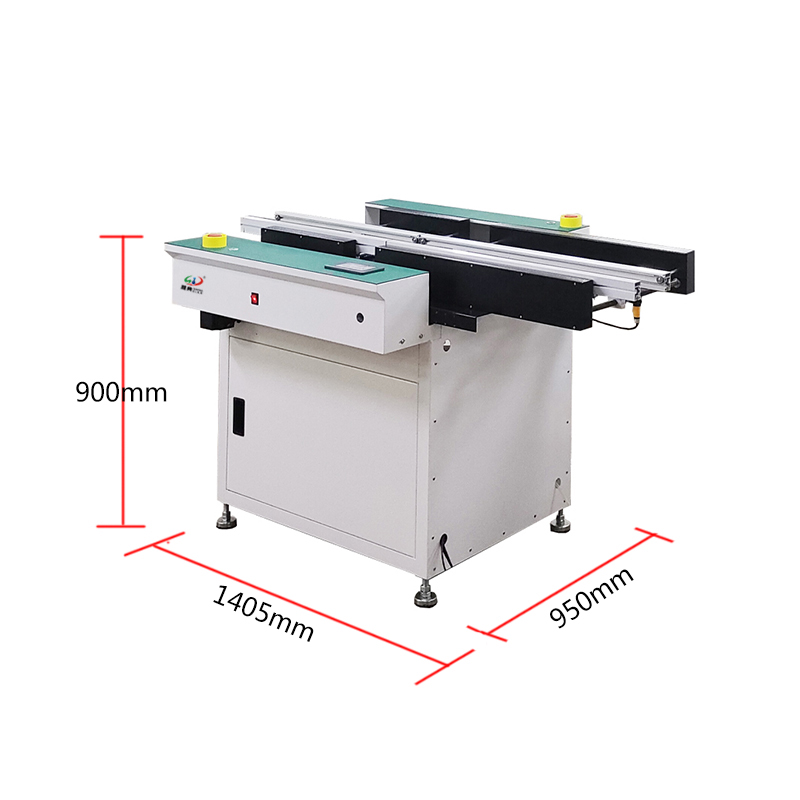

外形尺寸Outline dimensions	1500850900mm
PCB板寬度PCB width	50-350mm
運輸高度Transport height	900±20mm
PCB運輸方向PCB transport direction	L-R(R-L)
PCB運輸速度PCB transport velocity	0~3000mm
伸縮尺寸	580mm
伸縮控制	PLC控制系統
伸縮動力	步進電機及步進驅動器
伸縮方式	雙按鈕開關與觸摸屏控制
電源Power supply	AC220V1P 50/60Hz
耗電量Power consumption	Approx.100W
軌道長度Track length	920mm
控制方式Control mode	PLC+觸摸屏
重量Weight	約150KG
通訊接口	采用雙線電纜
單軌	1為固定邊，2為活動邊

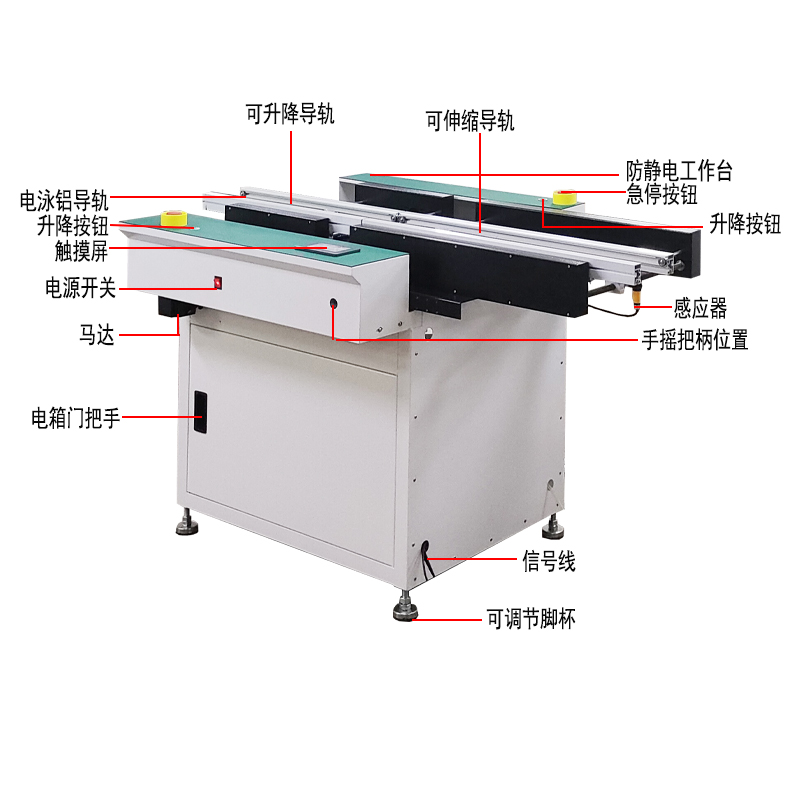

晟典伸縮升降接駁臺

1、標準精密絲桿調寬窄,保證調寬窄順暢;

2、采用專業耐磨防靜電平皮帶,專用鋁型材導軌,保證接駁順暢,運輸平穩;

3、標準配備信號線,可與其它設備進行在線接駁

4、可根據客戶要求制做導軌長度不等的接駁臺

5、工作臺面配備了防靜電膠皮,以便更好防止靜電;

6、傳送馬達采用兩個42*48步進電機

7、伸縮直線滑軌20*20精準耐用、耐磨

8、氣缸升降部分不抖動上、下順暢

9、伸縮采用86步進控制系統

10、標準SMEMA通訊線

伸縮接駁臺用于S M T生產線機器之間連接和緩沖，起到一個過板的作用。市面上用的比較多的接駁臺的尺寸為1.5米。接駁臺的主要硬件配置：機身設計加粗、加厚鋼管整體焊接，平穩輸送。輸板機構防靜電皮帶配合鋁導軌，確保輸送順暢，不卡板。進口電機，通過減速馬達內部大小不同的齒輪組合來達到增矩減速的效果。控制系統控制機器的開啟和關閉，調節軌道傳輸速度，電源開關，模式選擇開關，速度調節旋鈕。接駁處倒角，導軌接駁處倒角處理，不擋板卡板。防靜電操作臺，臺面采用綠色、耐磨，厚20毫米厚防靜電包邊臺面板。調寬機構，機密調寬機構，調節順滑輕松。感應器，濾出有效信號和應用該信號檢測靈敏，抗干擾強。可調整腳杯，增強工作臺的穩定性底部有塑料防護墊起到防靜電作用，防止刮傷地面。接駁臺工作原理：接駁臺用于S M T生產線之間的連接，也可用 P C B線路板之間的緩沖、檢驗、測試或電子元件手工插裝。接駁臺前后機接駁信號，自由控制前機進板及后機要板信號，三光電按制前后進板及中間停止，檢測功能，檢測完了有PASS控制按鍵決定放行，還配備了自動放行功能按鈕，可選擇自動/手動作業，按實際生產需要進行選擇作業，進板流量可自由調節。
