PCB疊扳機的工作原理和SMT設備在電子行業中的應用

PCB疊扳機是一種用于制造和組裝印刷電路板（PCB）的關鍵設備。它具有重要的作用，能夠?qū)崿F(xiàn)高效、精確和可靠地將多層PCB板堆疊在一起。下面讓我們?cè)敿?xì)了解一下PCB疊扳機的工作原理和應用。

PCB疊扳機主要由承臺、傳送帶、組裝機構和控制系統組成。工作過程如下：首先，通過傳送帶將多層PCB板運送到承臺上，這些板材可能包含著不同的電路層和結構。接下來，組裝機構會根據預先設定的順序和方向，將這些PCB板逐層堆疊在一起。組裝機構通常采用真空吸盤或氣壓裝置，以確保PCB板間的精確對位和緊密連接。在堆疊完成后，控制系統會對整個過程進行監控和控制，以確保堆疊的準確性和穩定性。

PCB疊扳機的應用非常廣泛，特別適用于制造多層PCB板的領域。多層PCB板由多個單層PCB板通過堆疊和層間連接而成，可以容納更多的電路和元器件，提高電路布線的密度和復雜度。這種結構在高性能電子設備中非常常見，如手機、電腦、通信設備等。通過使用PCB疊扳機，制造商可以高效地生產出高質量的多層PCB板，滿足不同行業的需求。

PCB疊扳機具有以下優點和特點：
高效性：采用自動化裝配和排列機構，能夠快速而準確地進行堆疊操作，提高生產效率。
精確性：通過精密的定位和對位系統，確保PCB板的準確堆疊和連接。
穩定性：控制系統監測整個過程，確保堆疊的穩定性和一致性。
自適應性：適用于不同尺寸、形狀和材質的PCB板的堆疊。

總之，PCB疊扳機在現代電子制造行業中發揮著關鍵的作用，為制造高性能、高質量的多層PCB板提供了重要支持。它的高效性、精確性和穩定性極大地提高了生產效率和產品可靠性。隨著技術的進步，PCB疊扳機將繼續發展和優化，滿足不斷變化和提高的市場需求。

PCB送料機smt上板機

PCB送料機是一種自動化設備，也叫做pcb上板機，pcb送板機，用于將PCB板從一個地方傳送到另一個地方，常用于SMT生產線的起點，為印刷機提供板子。這些機器的特點包括高效、低能耗、結構簡單、操作簡便和安全性高。送料機可以根據不同的生產線需求進行定制，以適應不同的物料運送需求。一些送料機還配備有智能功能，如故障檢測和自動調節送板寬度。

SMT生產線中pcb送料機的維護要點包括：1. 生產前檢查交接記錄，加油定時定量，檢查送料機潤滑情況；2. 生產中定期檢查設備各部件運行和潤滑系統工作情況，如發現異常立即停機處理；3. 生產完成后清理導軌、滾筒、電氣控制箱，檢查電氣部件是否松動，清理電動機上的油污；4. 注意送料機不要超載，進行安全操作檢查，防護裝置完整性檢查；5. 更換物料時，注意壓力是否足夠，接受物料管位置是否準確，電機是否工作正常。

優化PCB送料機/pcb上板機/pcb送板機的傳送效率可以通過以下幾種方式實現： 1. 使用高質量的送料機：選擇性能優良的送料機可以有效提高傳送效率。 2. 定期維護和保養送料機：保持送料機的清潔和良好潤滑可以確保其正常運行，從而提高傳送效率。 3. 合理設置送料速度：根據實際生產需求，合理設置送料速度，避免過快或過慢影響傳送效率。 4. 適當調整送料長度：根據材料的長度和重量，適當調整送料長度，使得送料機可以在最佳狀態下運行。 5. 深圳市晟典電子設備定期檢查和校準送料機：確保送料機的精度和穩定性，及時發現并解決問題可以避免效率下降。

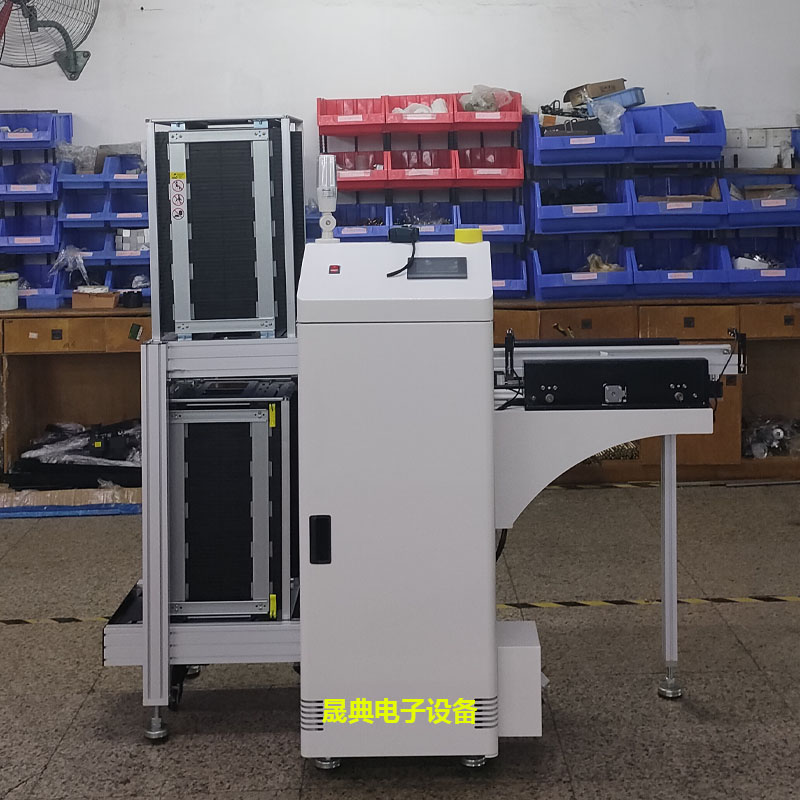

SMT收料機PCB下料機

SMT全自動收板機(Unloader)PCB下板機，SMT收料機，PCB下料機，廣泛應用于SMT生產線的末端，將前面設備傳送過來的板逐一收進料箱內而實現収板功能，它的収板板動作是通過接收前面設備信號后做出的動作，若Unloader機已全部收完板則它又會反制前面設備停止工作，并發出聲光報警，它也可以為某一個單獨的SMT設備實現收板功能。與之對應的是PCB全自動上板機，位于SMT生產線的前端。

SMT全自動收板機(Unloader)PCB下板機，SMT收料機，PCB下料機結構介紹:

急停開關:經濟開關按鈕，可瞬間停止工作;總開關:控制機器的開啟與關閉;觸控屏:控制機器的運行;寬度調節手柄:根據板的寬度調節軌道的寬度;氣壓表:檢測氣體大小，控制氣體進入量;報警燈:當機器出現故障或在手動設定時間內沒有達到要求;進料框區:將料筐放入，通過升降臺進行收板;出料框區:料框收集滿后，通過出料框區流出.

SMT全自動收板機(Unloader)PCB下板機，SMT收料機，PCB下料機詳細使用流程：

1.根據板的寬度調節輸送導軌的寬度以及料框的寬度，使板能夠順利通過并運送;

2.打開開關，接通油水分離器，給收板機通電和通氣3點擊觸摸屏:

①打開手動界面，調節步距:根據板正反面零件厚度調節步距(步距之間的距離大于板與及其零件的距離|);②設置収板起點格數:起點格式根據板放置的正面高度為參考(步距之間的距離大于板與零件的距離)③設置推板時間警報:推板時間要根據板的經過時間來設定,只能大不能小。④在手動操作區進行操做:首先將料箱放在進料箱區內，然后點擊觸摸屏進箱，當料箱進入升降區后氣缸自動夾緊料箱，點擊下降，料箱就會在起點設定位置停下，點擊推板推出，就會自動通過推條將板推進料筐內，然后點擊下降，料箱就會按設定步距下降，然后點擊推板推出，(若發現設定步距與料箱內板放置位置不一樣，可以點擊復位，然后重新調節步距或起點格數)，以此類推，當料箱里面的板全部送出后，點擊出箱，料箱就會自動到達出料箱區。深圳市晟典電子設備。

3.如果運行正常，確定無誤后調到自動模式狀態，運行一邊，確認沒有問題后進入生產車間。

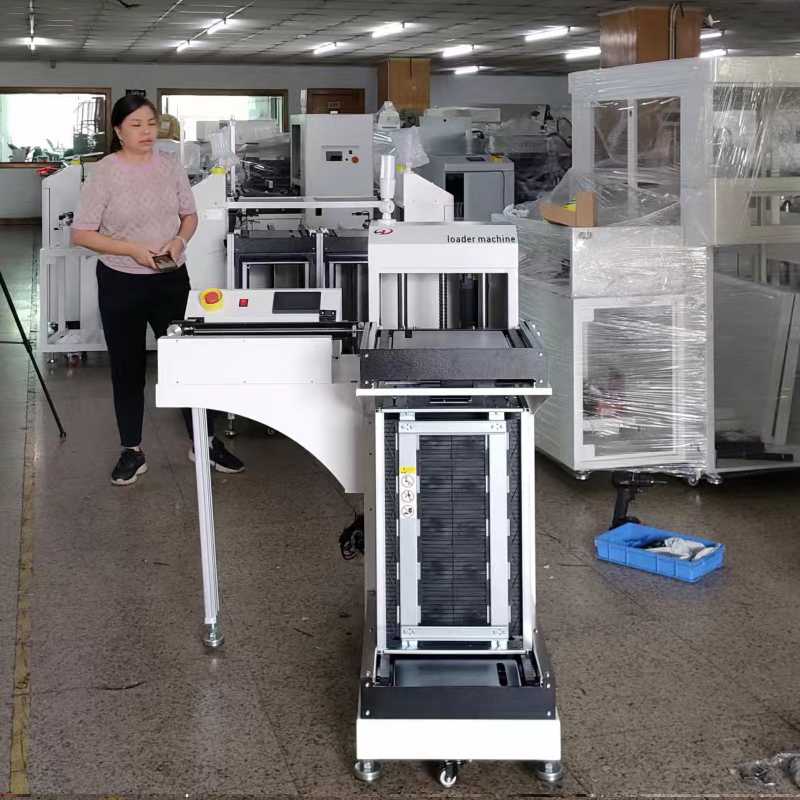

L型上板機廠家

L型上板機廠家在從市場需求出發，引入創新的設計理念，并采用先進的技術設備來生產，為眾多企業提供了一款適用于生產環節的全自動設備。在L型上板機的生產過程中，從元件的取放、定位、焊接等過程，全部可以根據程序，自動完成，大大提高了生產效率和產品質量。

L型上板機廠家的產品具有以下特點：

1. 高精度：L型上板機采用了先進的定位系統，可以實現精準的定位，確保產品的質量和精度。

2. 高效性：L型上板機的生產效率極高，可以快速地完成生產任務，滿足客戶的需求。

3. 穩定性：L型上板機采用了先進的控制系統，可以保證設備的穩定性和可靠性，減少故障的發生。

4. 易操作：L型上板機采用了人性化的設計，操作簡單方便，可以快速地掌握操作技巧。

5. 環保性：L型上板機采用了環保材料，可以減少對環境的污染，符合環保要求。

L型上板機廠家的產品不僅在國內市場上得到了廣泛的應用，還出口到海外市場，受到了客戶的高度評價。未來，深圳市晟典電子設備有限公司：L型上板機工會長將繼續致力于產品的研發和創新，為客戶提供更加優質的產品和服務。

smt真空吸板上料機原理和特點優勢

真空吸板機用于SMT生產始端、接收下位機信號后將成疊的PCB板吸起送至軌導上面送至下臺機器

 動作流程：升降平臺供板→吸板→平移到位接駁軌道→真空關閉→出板→周而復始

SMT配套設備真空吸板機的工作原理主要基于真空吸附的原理。以下是詳細步驟：1、負壓產生：真空吸板機通過真空泵在吸盤上產生負壓。當塑料板材或元器件接觸到吸盤表面時，由于空氣被抽走，吸盤中形成真空狀態，從而產生一個下拉力。

2、吸附固定：由于這個下拉力，塑料板材或元器件與吸盤表面形成密閉狀態，從而被牢牢固定在吸盤上。這樣，無論是塑料板材還是SMT生產線上的元器件，都能被穩定地吸附住。

3、移動定位：在元器件被吸附固定后，真空吸板機會將吸盤移動到合適的位置，確保元器件能夠精確對準PCB上的目標位置。

4、釋放放置：當元器件到達預定位置后，真空吸板機會切斷真空力量，使得元器件或塑料板材可以自由落地或被放置到指定位置。

5、循環工作：真空吸板機會通過循環重復上述步驟，實現對所有元器件或塑料板材的精確吸取和放置。

總的來說，SMT配套設備真空吸板機的工作原理的核心是利用真空吸附力來固定和移動元器件或塑料板材，以實現精確的定位和放置。

適用于SMT生產線的前端，把堆疊的裸板通過真空吸附的方式自動送入后端設備，具有自動上板功能，可以和送板機配套使用， 也可以當裸板收板機使用

SMT真空吸板機的特點：

1、外型結構采用全鈑金焊接而成，封板表面噴涂處理。

2、控制系統采用PLC控制，運行穩定；操作界面采用觸摸屏，操作簡單，人機對話方便。

3、上板方式采用真空吸附移載放落的，可疊放PCB150-200片（根據板厚度決定）；

4、升降的步距可根據PCB的厚度自動調節；

5、配有標準的SMEMA信號線，可與其它在線設備通信；

6、采用專用傳輸軌道鋁槽設計，防止卡板。

真空吸板機適用于SMT生產線，具有PLC控制、工作穩定可靠、吸著位置可調等特點。

原因1：吸嘴問題

? 問題：吸嘴變形、堵塞或破損，導致氣壓不足或漏氣，影響元器件的正常吸取。

? 對策：定期清潔和檢查吸嘴，必要時更換新的吸嘴，確保其處于良好狀態。

原因2：真空問題

? 問題：氣壓不足，真空管道堵塞或泄漏，導致吸料不穩定。

? 對策：檢查真空系統，清理或更換真空管道，確保氣壓穩定。

Smt真空吸板機操作?準備工作?：

確保工作臺表面干凈、平整，并形成適當?shù)恼婵窄h(huán)境。

檢查真空泵是否正常工作，確保其能夠產生足夠的負壓來吸附PCB?電路板。

?吸附PCB?：

將待貼裝的PCB線路板放置在工作臺上，確保其被吸嘴吸附固定。

調整真空吸力以適應不同尺寸和類型的PCB，通常通過控制系統進行調節?。

?貼片操作?：

將需要傳送的，打開真空吸嘴，吸取元件。

通過真空傳感器檢測元件是否被正確吸住。

進行元件識別，讀取元件庫的特征與實際元件進行比較，確保元件的準確性和位置正確性?。

?貼裝元件?：

根據程序中設定的位置，調整元件的旋轉角度和位置。

貼片頭將元件放置到PCB板的正確位置，完成貼裝操作。

貼裝完成后，吸嘴歸位，將PCB板傳送到設定的位置?。

?安全操作?：

操作人員應接受專業培訓，確保操作規范。

在檢查、更換零件或修理時，必須關閉電源。

確保安全設備如“聯鎖”保持有效，避免跳過安全檢測?。

?SMT真空吸板機的維護和保養?：

定期檢查真空泵的工作狀態，確保其正常運行。

清潔工作臺表面，防止灰塵和雜質影響吸附效果。

定期檢查和校準控制系統，確保其準確調節真空吸力

使用SMT真空吸板機具有許多優勢。首先，它能夠提高貼裝的準確性和效率。由于真空系統的運作，吸附力度可以根據實際需要進行調整，以確保元器件完整地保持在吸盤上。這樣可以避免由于元器件自身重量、位置或其他因素而導致的偏移或損壞。

此外，SMT真空吸板機還能幫助減少人工操作的錯誤。在手工操作中，由于操作者的技術水平和疲勞度等因素，可能會出現吸附不牢固、放置位置不準確等問題。而真空吸板機通過自動化的方式，減少了這些潛在問題的發生。

另一個重要的優勢是增加了貼裝過程的穩定性。真空吸板機可以根據設計要求進行精細調整，確保貼裝的一致性和可靠性。無論是復雜的元器件還是高密度的電路板，都能夠得到更好的處理。
