首件測試儀

制造商	晟典電子SMT設備
型號	SD-FAI-9

BOM管理：BOM與坐標一鍵合并、自動檢查BOM異常、新舊BOM一鍵對比、程序與BOM一鍵對比、BOM一鍵整理成貼片機需要的格式、智能區分AB面；

智能校對：智能檢查BOM封裝與焊盤是否匹配、智能擴展拼板、智能測量板尺寸、智能校正貼裝角度、自動跑點校正坐標；

一鍵轉換：不同品牌貼片機程序相互轉換；

一鍵生成：一鍵生成站位表、一鍵生成貼裝圖紙、一鍵生成貼片機程序；

坐標提取：Gerber/鋼網文件提取坐標，PCB圖取坐標；

支持品牌：雅馬哈、JUKI、松下、三星韓華、富士、日立、索尼；

數據對接：無縫連接貼片機數據庫,提前確認物料封裝是否正確；

支持讀取：Gerber文件、鋼網文件、Excel、txt文本、CSV文件；

數據通用：貼片機、AOI、首件測試儀；

smt設備晟典首件測試儀

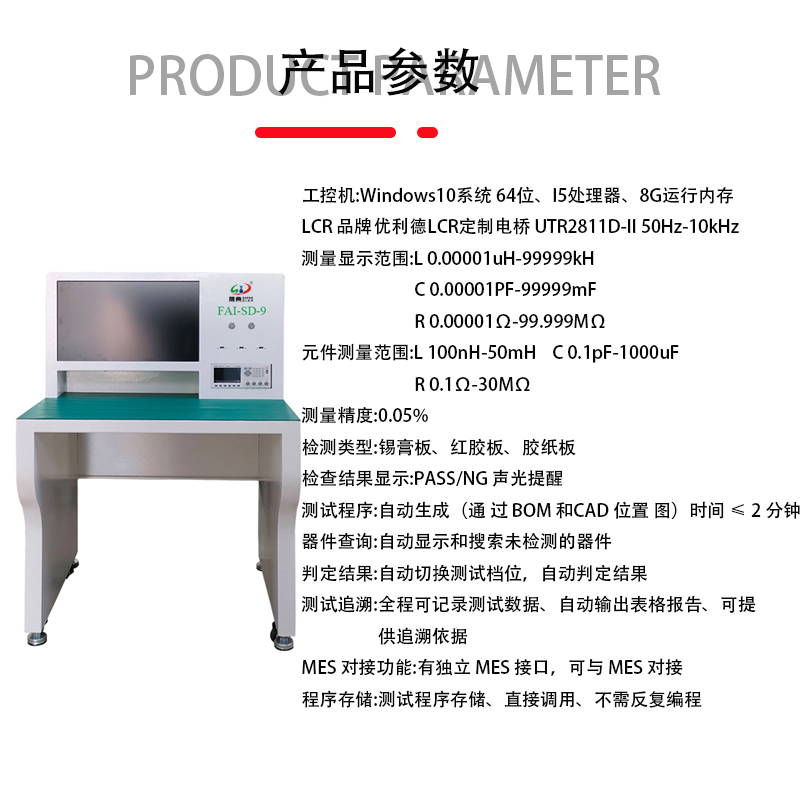

品牌型號	FAI-SD-9
工控機	Windows10系統 64位、I5處理器、8G運行內存、500G固態硬盤、24寸顯示器
LCR 品牌	優利德LCR定制電橋 UTR2811D-II 50Hz-10kHz
測量顯示范圍	L 0.00001uH-99999kH C 0.00001PF-99999mF R 0.00001Ω-99.999MΩ
元件測量范圍	L 100nH-50mH C 0.1pF-1000uF R 0.1Ω-30MΩ
測量精度	0.05%
檢測類型	錫膏板、紅膠板、膠紙板
檢查結果顯示	PASS/NG 聲光提醒
測試程序	自動生成（通過 BOM 和 CAD 位置圖）時間 ≤ 2 分鐘
器件查詢	自動顯示和搜索未檢測的器件
判定結果	自動切換測試檔位，自動判定結果
測試追溯	全程可記錄測試數據、自動輸出表格報告、可提供追溯依據
MES 對接功能	有獨立 MES 接口，可與 MES 對接
程序存儲	測試程序存儲、直接調用、不需反復編程
編程方式	離線編程（導入 BOM 及圖紙坐標、支持雙面坐標導入，可選擇一面進行測量（可識別/兼容市場上不同 BOM 規格）
質保期	1 年

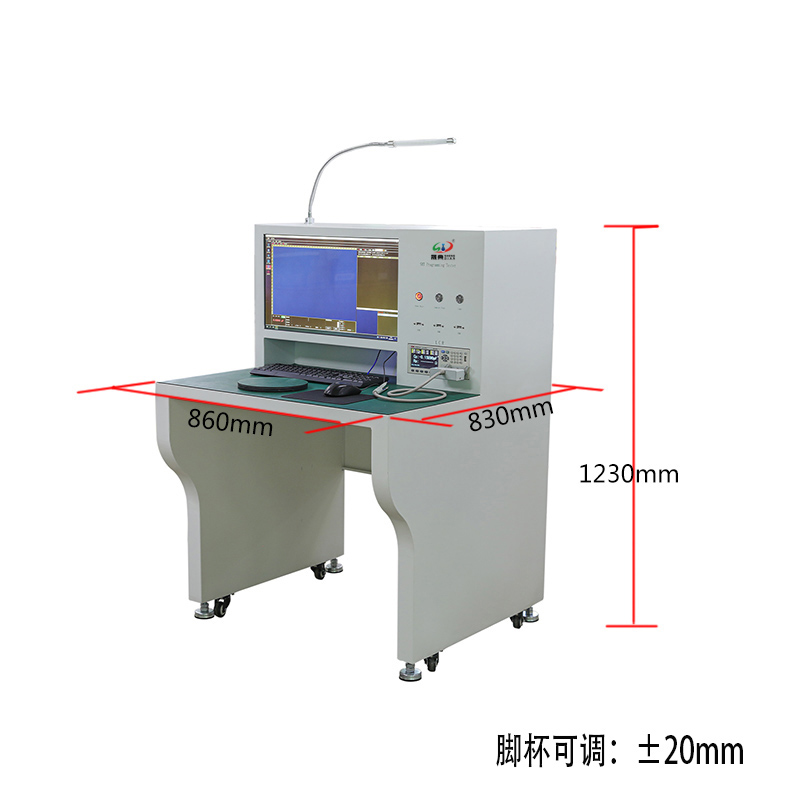

尺寸	L860mmD750mmH1130mm
電源	220V 650W
軟件升級	終生（不包含特殊功能定制開發服務）
培訓	設備所有功能，直到相關受訓員工完全掌握
技術支持	24H 技術支持
說明書	PDF 中文

首件測試儀功能要點:
1可使用設備自帶掃描設備獲取PCBA高清圖形
2.元件檢測順序可由軟件自動跳轉也可以人工控制
3可按元件類別檢測或指定某規格元件進行檢測
4.檢測時自動判定PASS和FAIL并有聲光報警提示
5可導入站位表，按站位進行檢測
6.標準圖(或位置圖)與PCBA實例圖同步放大顯示，徹底拋棄紙質位置圖
7.檢測數、漏測數、PASS數、FAIL數等統計信息實時顯示，杜絕漏測現象發生
8.更加便捷的人工判定及不良原因記錄方式
9更加方便的元件查找、定位方式
10.更加快速的圖像定位、旋轉、放大、縮小
11提供中英文報表格式
12.快速導入BOM及XYData
13.BOM自檢及XYData與BOM的雙向?qū)Ρ炔檎义e(cuò)漏
14.支持雙面坐標同時導入，AB面分開檢測
15更靈活的參數定義方式，支持來料加工企業多樣式的BOM
16.支持用戶權限定義，防止誤操作
17系統使用SQL數據存儲模式，支持多機互聯和離線編程
