N G O K收板機，若是需要在在生產線回流焊后面有放一臺在線的A O I設備,那么一般會使用N G自動收板機，把好壞板子分別收起來。N G O K自動收板機優勢是，工作模式有兩種，一種是h模式，移動導軌跟O K框是在同一條直線上的，當接收到上位機O K信號后，P C B線路板直通到前面的O K框。當接收到N G信號,接駁導軌就會平移，將P C B線路板送到后面的N G框。另外一種模式就是Y模式，也就是接駁導軌在O K框跟N G框的中間，剛接收到O K信號的時候接駁導軌就會往前移動，把P C B線路板送到前面的O K框內，當接收到N G信號后，接駁導軌就會往后平移，把P C B線路板送到后面N G框內，這里有一點就是，小車它來回移動時間長了，可能會出現跑偏的一個情況，所以我們可以設置小車移動多少次之后回到原點校正一次。

NG&OK收板機用于SMT/DIP/測試等生產線后端，通過接收檢測試備（AOI或ICT等）發出的信號，移載小車自動把前端測試出來的NG板和OK板儲存到不同的料箱。PCB/PCBA自動進出，循環時間短，確保生產線上的良品和不良品分離，提高生產效率和產品質量。工作原理：當AOI檢測完PCB板后，會發出相應的OK或NG信號。雙軌NG-OK收板機根據這些信號，通過氣缸等機構將PCB板分別送入OK料框或NG料框。這種自動化處理大大減少了人工干預，提高了生產線的自動化程度。

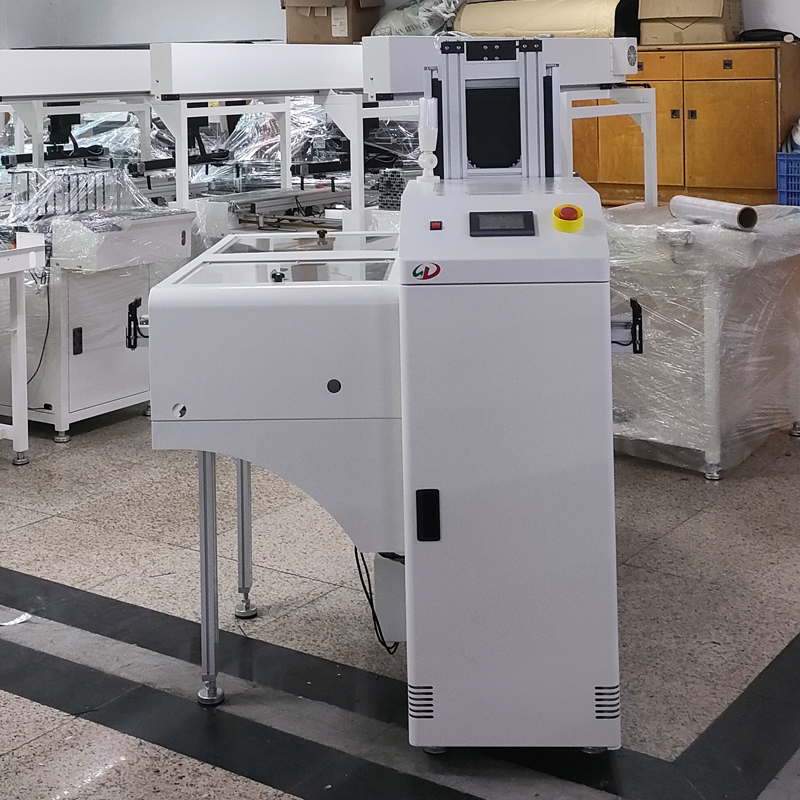

結構特點：雙軌NG-OK收板機通常采用雙軌設計，可以同時處理兩條生產線上的PCB板。其升降臺通常分為兩層，底層為OK框，用于存放良品；頂層為NG框，用于存放不良品。這種設計使得設備的空間利用率更高，同時也方便操作人員對良品和不良品進行分類處理。性能與優勢：雙軌NG-OK收板機具有穩定可靠的性能，送板時間通常不超過5秒，能夠滿足高速生產線的需求。同時，其控制面板采用LED真彩觸摸屏，操作簡便直觀。此外，該設備還具有防卡板特殊防呆結構，能夠有效防止PCB板在傳送過程中發生卡滯現象。
